1.模組平臺簡介：
江陰四方提供的DPM模組平臺可用在游泳池內，將泳池的深水區抬高至需要的水深，根據用戶需求設計，從設計結構和采用材料上保證了產品的安全性、可靠性與耐用性，使用壽命長；是代替原有墊層的一款新產品，用途廣、功能多，亦可用作教學平臺、陸地舞臺等。
2. 模組平臺產品結構：
（1）DPM模組平臺主要由面板、面板底座、立柱、橫檔、橫檔連接件、緊固件等組成；
（2）面板做到標準化、模塊化、模壓成型，生產加工方便，安裝便捷；面板外形尺寸1000*1000*35mm，為SMC復合材料材質，模壓成型，板面厚4.8mm，下布有一定形狀的加強筋，加強筋最厚至7mm，加強筋的布局保證面板底座的任意安裝需求，加強筋保證面板的整體強度，加強筋由橫向、縱向、對角3個形式組成，面板上凹進去的通水槽，槽內有通水孔，通水孔長36mm*寬6mm長型孔，便于池水循環，且美觀；
（3）面板底座做到標準統一，通用性強，任意位置都可使用，外形尺寸長150*寬150*高104mm，為SMC復合材料材質，模壓成型，安裝方便，直接與面板的加強筋插裝即可，面板底座上部有槽口，槽口上開口寬10mm，下開口寬8mm，形成斜面，便于面板的安裝，面板底座下部為內徑90mm立柱連接點，用于安裝立柱，立柱可在圓內任意旋轉不同的角度；
（4）立柱做到安裝簡單，加工制作簡便，拆裝方便等，立柱高度可調節等；立柱為異形結構，外徑90mm，四邊留有寬48mm平面，平面上有凹進去的卡槽，用與安裝橫檔連接件，為PVC材質，擠塑成型，再根據尺寸要求，進行切割，鉆孔；立柱鉆孔時可考慮便于調整橫檔位置的長型孔，鉆孔統一標準，便于安裝；
（5）橫檔為PVC材質的40mm圓管，交叉安裝，安裝時橫檔與立柱之間配有一橫檔連接件，橫檔與橫檔連接件用專用銷子或螺栓等緊固件水平方向進行連接；橫檔連接件為一次注塑成型，材質PP，強度必須保證不易拉斷、不易折斷，橫檔連接件放到立柱卡槽中后，旋轉90°即可完成安裝，安裝做到便捷；
（6）立柱底部防滑腳墊起到防滑、美觀等作用；

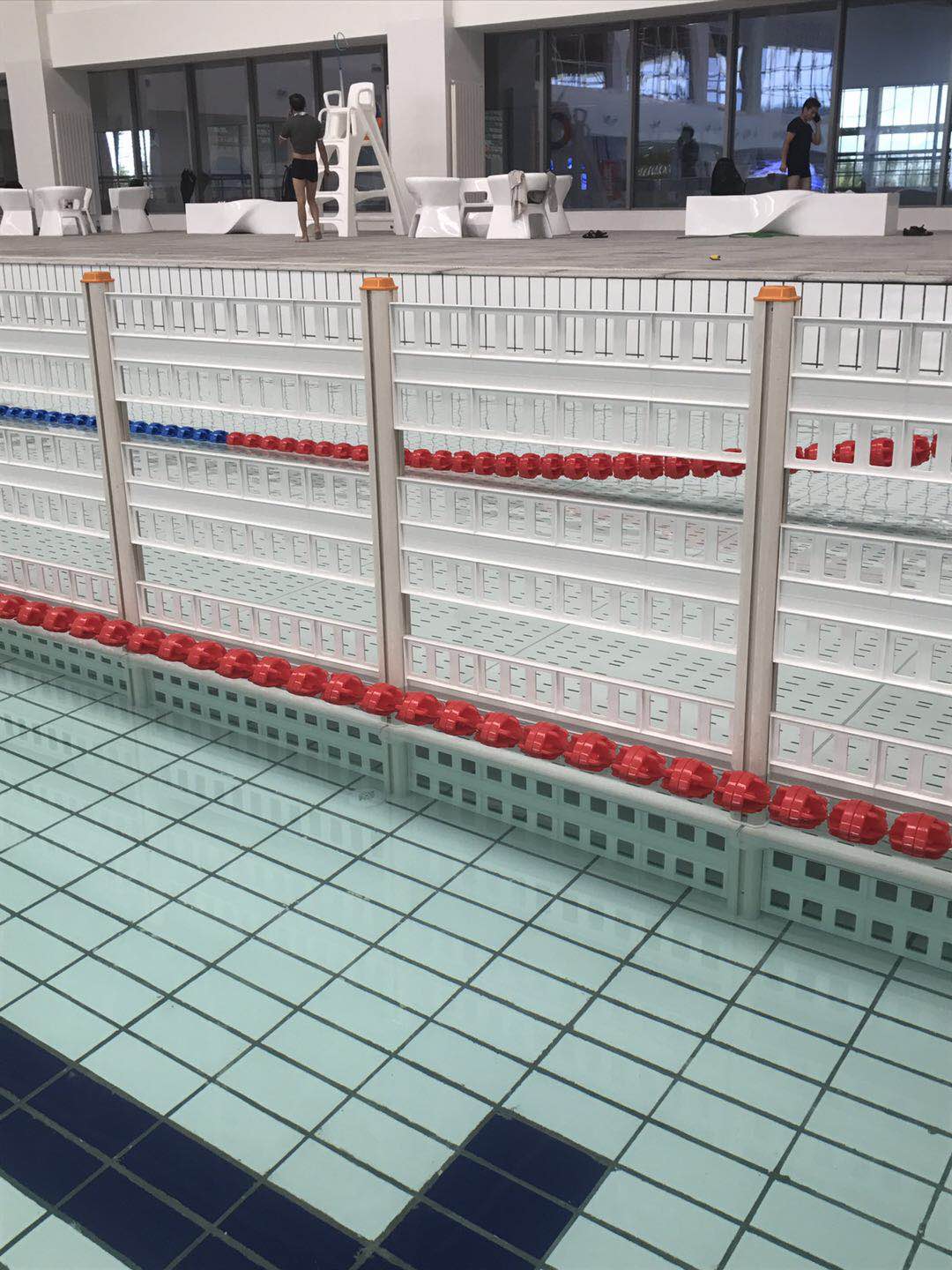

（7）護欄立柱利用墊層立柱的結構形式，護欄網片插入立柱的卡槽中，立柱頂部再用卡件卡住即可；護欄網片1000*300*30mm，按照需要一塊一塊的進行拼裝，網片為SMC模壓成型，美觀、大方。
3. 模組平臺產品特點：
安裝后，不破壞游泳池任何原有設備、設施；面板采用透穿孔的設計，實現了上下無阻礙水循環。既解決了安全問題更有利于水質的改善！生產、加工方便，一次成型，無需二次加工；安裝簡便，耗時短，節省人工成本；拆卸簡便，堆放空間小；美觀大方，安裝后和原有環境渾然一體，不影響場館的整體效果。
